Szakmai áttekintésEngineering overview

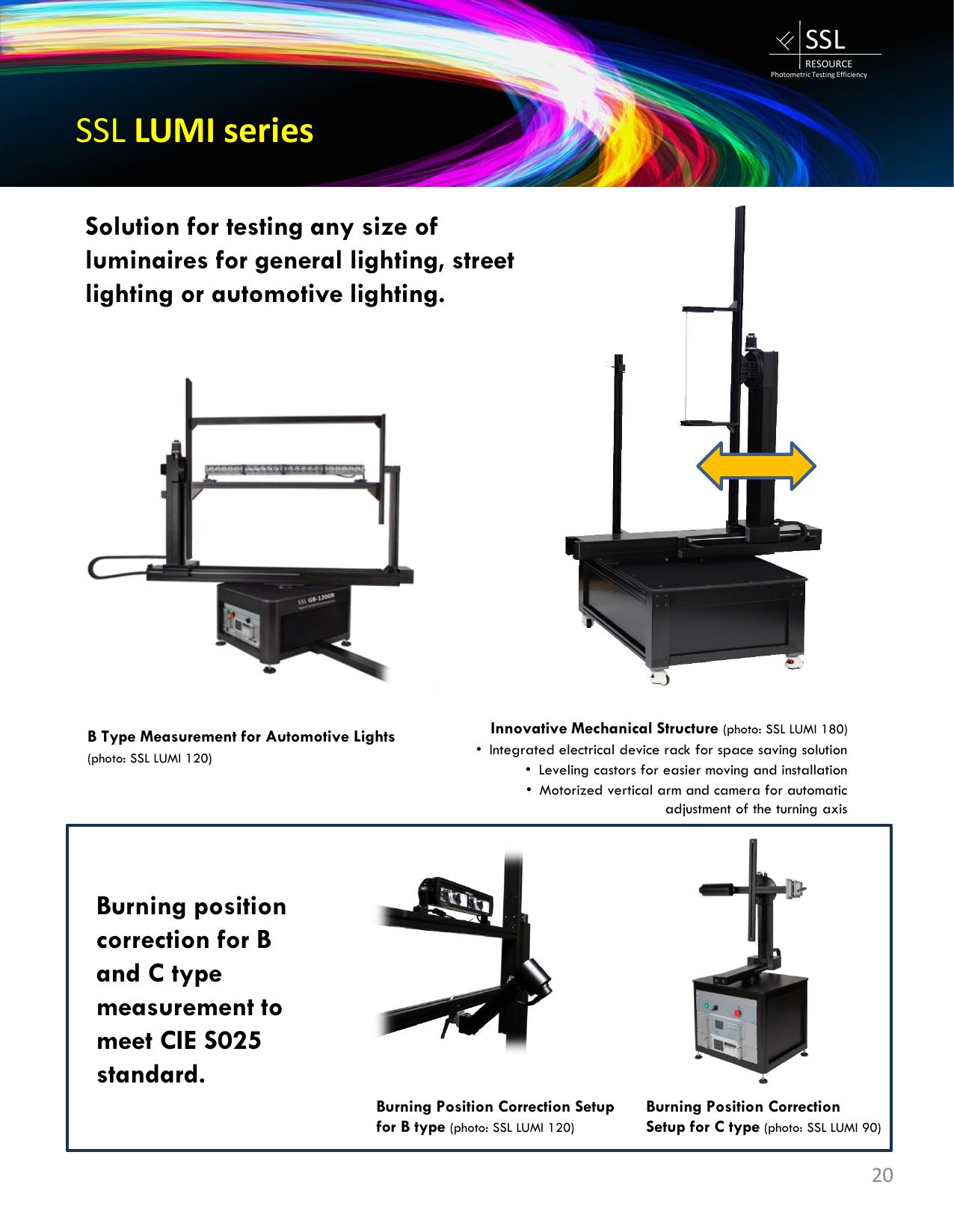

A LUMI család több mechanikai méretben és A/B/C típusú mérési geometriához konfigurálható. A rendszer fényerősség-eloszlást, fényáramot, hatásfokot, színeloszlást, UGR-adatokat és fotometriai fájlokat állít elő.The LUMI family is available in several mechanical sizes and can be configured for type A, B or C measurement geometry. The system generates luminous-intensity distribution, flux, efficacy, angular colour data, UGR information and photometric files.
Mérési elv és rendszerfelépítésMeasurement principle and system architecture
A motoros forgatóegység ismert szöghelyzetekbe mozgatja a vizsgálati tárgyat. A távoli fotométer vagy spektroradiométer minden szöghelyzetben mér, majd a szoftver integrálja a térbeli eloszlást. A megfelelő fotometriai távolság, mechanikai tengelybeállítás és égési helyzet kritikus.A motorised rotary system positions the DUT at known angles. A far-field photometer or spectroradiometer measures at each position and software integrates the spatial distribution. Photometric distance, mechanical-axis alignment and burning position are critical.
Részletes műszaki adatokDetailed technical data
| Mechanikai családMechanical family | multiple LUMI sizes for small to large luminaires |
|---|---|
| Mérési geometriaMeasurement geometry | type A/B/C, configuration dependent |
| Jellemző kimenetTypical output | IES, LDT, luminous intensity distribution, flux, efficacy, colour |
| DetektorokDetectors | photometer, tristimulus or spectroradiometer options |
| PontosságAccuracy | system uncertainty depends on detector, distance and DUT beam shape |
