SPEKTRI 80

Hordozható spektroradiométer terepi és laboratóriumi fotometriai, radiometriai és kolorimetriai mérésekhez.Portable spectroradiometer for field and laboratory photometric, radiometric and colorimetric measurements.

Alkalmazásspecifikus ajánlatot kérekRequest an application-specific quotation SSL Resource termékcsaládokSSL Resource product families

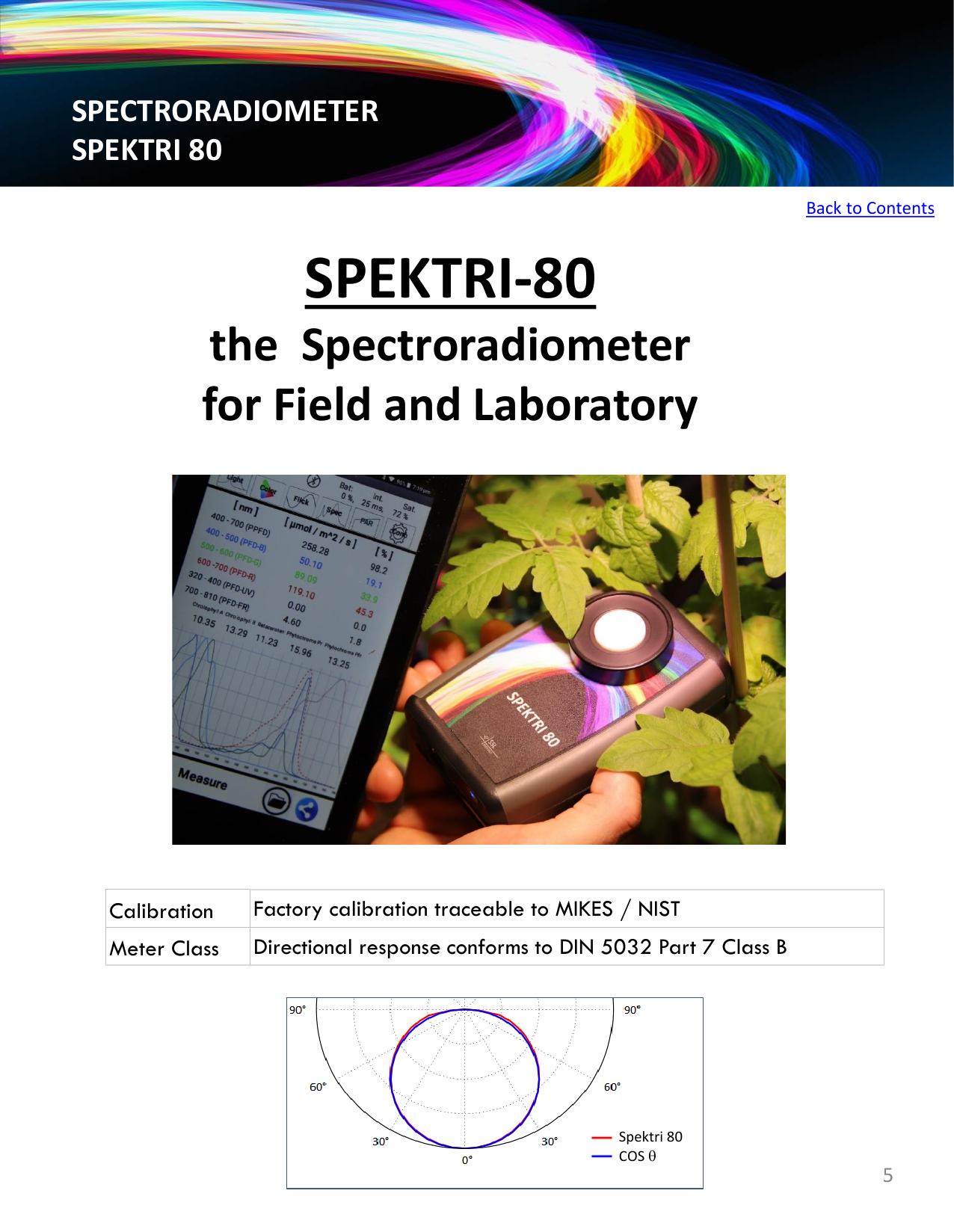

SPEKTRI 80 – official SSL Resource brochure image

Szakmai áttekintésEngineering overview

A SPEKTRI 80 nem egyetlen fix funkciójú kézi műszer, hanem több mérőfejjel és alkalmazási konfigurációval felépíthető spektroradiometriai platform. A család megvilágítás, besugárzás, fénysűrűség, spektrális sugársűrűség, PAR/PPFD, színminőség és – ColorLux konfigurációban – időbeli fényváltozás mérésére használható.SPEKTRI 80 is not a single fixed-function handheld meter but a configurable spectroradiometric platform using application-specific probes. The family covers illuminance, irradiance, luminance, spectral radiance, PAR/PPFD, colour quality and—in the ColorLux configuration—temporal light modulation.

Mérési elv és rendszerfelépítésMeasurement principle and system architecture

A CMOS diódasoros spektrométer a beérkező sugárzást hullámhossz szerint bontja fel. Az abszolút fotometriai vagy radiometriai eredményt az adott mérőfej spektrális responsivitási kalibrációja, a sötétjel-korrekció és az integrációs idő beállítása határozza meg.A CMOS diode-array spectrometer separates incident radiation by wavelength. Absolute photometric or radiometric results depend on the spectral responsivity calibration of the connected probe, dark-signal correction and integration-time control.

Részletes műszaki adatokDetailed technical data

Spektrális tartománySpectral range	380–780 nm
Hullámhossz-felbontásWavelength resolution	1 nm
Optikai sávszélességOptical bandwidth	typically 9–11 nm
DetektorDetector	CMOS diode array
Integrációs időIntegration time	10 ms–30 s, configuration dependent
Digitális felbontásDigital resolution	16 bit
KalibrálásCalibration	factory calibration traceable to MIKES / NIST
IránykarakterisztikaDirectional response	cosine response designed to DIN 5032-7 Class B
KommunikációCommunication	Bluetooth, USB; Android app; optional PC software
KonfigurációkConfigurations	Horti, Irradiance, Color, ColorLux, Luminance L1/L2, Laboratory, Sphere accessory

Jellemző alkalmazásokTypical applications

általános világítás és LED-minősítésgeneral lighting and LED characterisation
növényvilágítás: PPFD és spektrális zónákhorticultural lighting: PPFD and spectral bands
kijelzők, jelzőfények és autóipari belső világításdisplays, tell-tales and automotive interior lighting
integrálógömbös fényáram- és spektrális fluxusmérésintegrating-sphere luminous and spectral flux measurement

Szakmai korlátok és kiválasztási szempontokEngineering limitations and selection criteria

A 9–11 nm optikai sávszélesség általános LED-mérésekhez megfelelő, keskeny lézervonalak pontos jellemzésére nem ez az optimális műszer.The 9–11 nm optical bandwidth is suitable for general LED measurements but not optimal for accurate characterisation of narrow laser lines.
A mérőfej és a műszer együtt alkot kalibrált mérőláncot; fejcsere után a megfelelő kalibrációs fájlt kell használni.The probe and instrument form one calibrated measurement chain; the correct calibration file must be used after changing probes.
Villogásméréshez dedikált gyors fotodióda szükséges; a spektrális detektor önmagában nem helyettesíti a TLA-mérőcsatornát.Flicker measurement requires a dedicated fast photodiode; the spectral detector alone does not replace the TLA channel.

Kapcsolódó szabványok és mérési gyakorlatApplicable standards and measurement practice

CIE 15 szerinti színmérési alapelvekColour measurement principles according to CIE 15
DIN 5032-7 szerinti koszinusz-illesztés értékeléseCosine-response evaluation according to DIN 5032-7
IES TM-30 színminőségi számítás, ha a szoftverkonfiguráció támogatjaIES TM-30 colour-quality calculation where supported by the software configuration
IEC S 026 szerinti α-opikus mennyiségek csak megfelelő spektrális adatokból és validált számítássalα-opic quantities according to CIE S 026 only from suitable spectral data and validated calculations

LightingLab szakmai megjegyzésLightingLab engineering note

A konfigurációt nem kizárólag a névleges mérési tartomány alapján választjuk ki. A fényforrás spektruma, modulációja, geometriai mérete, várható dinamikatartománya, a szükséges mérési bizonytalanság és a későbbi kalibrálhatóság együttesen határozza meg a helyes rendszert. Ajánlatadás előtt ezért rövid műszaki egyeztetést végzünk.We do not select a configuration solely from its nominal measuring range. Source spectrum, modulation, geometry, expected dynamic range, required measurement uncertainty and future calibratability must be considered together. We therefore perform a short engineering review before quotation.

Mérési feladatra konfigurált SSL Resource rendszerSSL Resource system configured for your measurement task

Küldje el a vizsgált termék méretét, spektrumát, teljesítményét és a vonatkozó szabványt. Ezek alapján összeállítjuk a megfelelő mérőláncot.Send us the DUT dimensions, spectrum, power level and applicable standard. We will define the appropriate measurement chain.
