Szakmai áttekintésEngineering overview

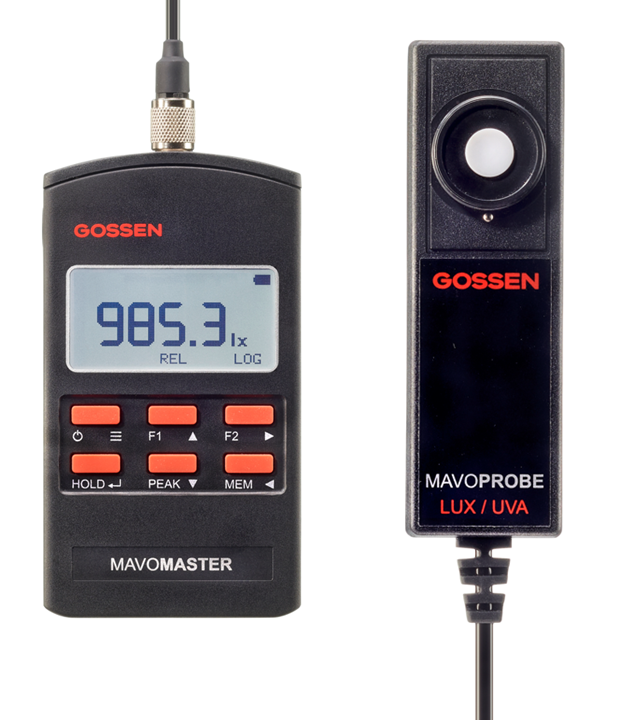

A kétcsatornás fej egyetlen mérőeszközzel ellenőrzi a fluoreszcens penetrációs és mágnesporos vizsgálatokhoz szükséges látható háttérmegvilágítást és UV-A besugárzást.The dual-channel probe verifies both visible background illuminance and UV-A irradiance required for fluorescent penetrant and magnetic-particle inspections with one instrument.
Mérési elv és rendszerfelépítésMeasurement principle and system architecture
A belső optikai rendszer tükrökkel választja szét a látható és UV-A tartományt. A VIS csatorna V(λ)-szűrőt, az UV csatorna 365 nm-re optimalizált szűrőt és külön fotodiódát használ.The internal optical system uses mirrors to separate visible and UV-A radiation. The VIS channel uses a V(λ) filter, while the UV channel uses a 365 nm-optimised filter and a separate photodiode.
Műszaki adatokTechnical data
| VIS spektrális tartományVIS spectral range | 380–780 nm |
|---|---|
| MegvilágításIlluminance | 0.001–199,990 lx |
| VIS osztályVIS classification | Class B, DIN 5032-7 |
| VIS pontosságVIS accuracy | ±2.5% of reading + 1 digit |
| UV-A spektrális tartományUV-A spectral range | 300–400 nm |
| UV-A besugárzásUV-A irradiance | 0.01–199,990 µW/cm² |
| UV-A felbontásUV-A resolution | 0.01 µW/cm² |
| UV-A pontosságUV-A accuracy | ±10% of reading + 1 digit |
| KoszinuszhibaCosine error | f2 <2% for both channels |
| Opciós luminanciaOptional luminance | 0.01–1,999,900 cd/m² |
