Szakmai áttekintésEngineering overview

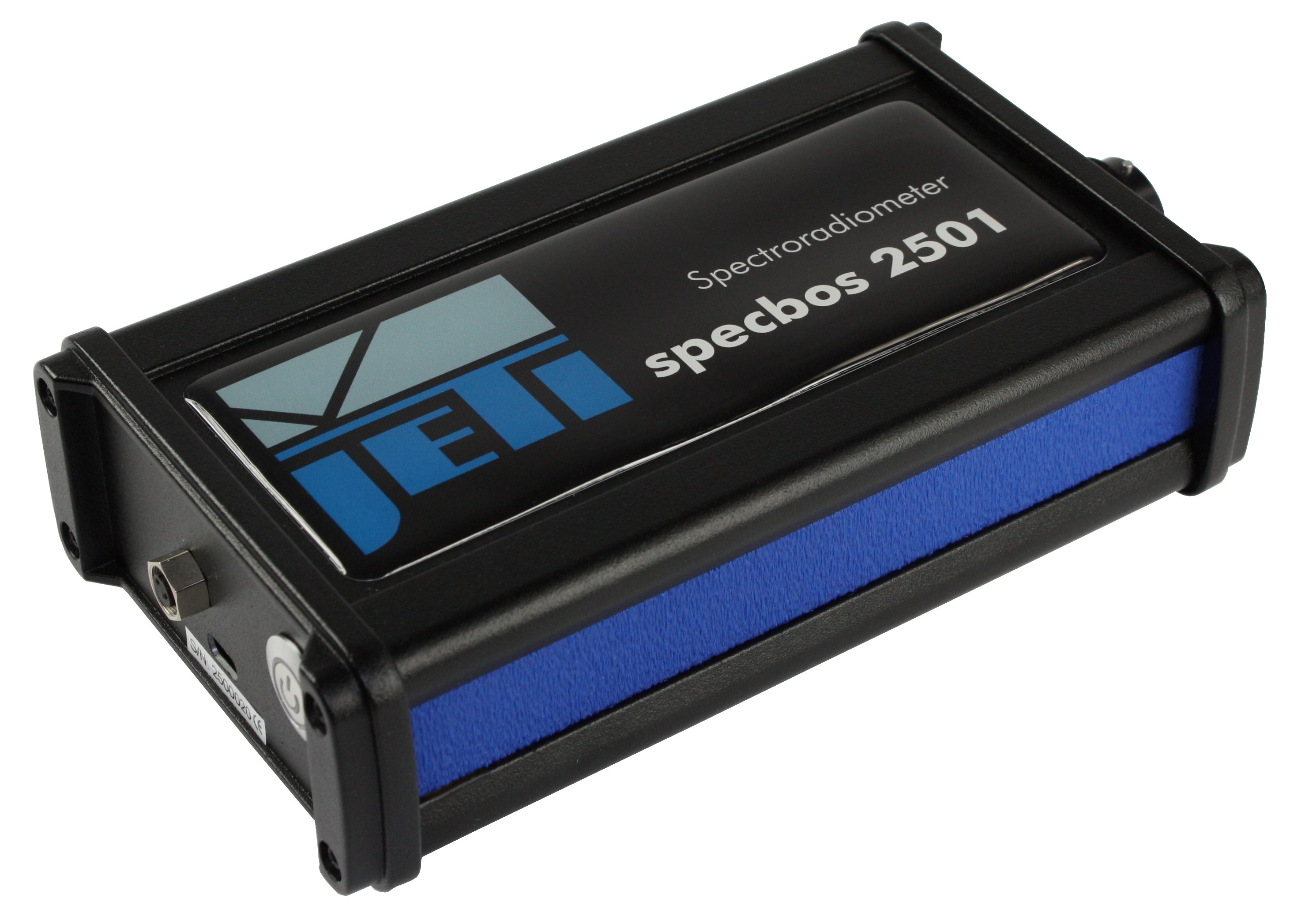

A specbos 2501 a radiancia- és luminanciamérést nagy érzékenységgel, kompakt házban és automatizálható interfészekkel egyesíti. Alapkivitelben 380–780 nm között működik; diffúzorral spektrális irradiancia és megvilágítás is mérhető.specbos 2501 combines high-sensitivity radiance and luminance measurement with compact construction and automation-ready interfaces. The standard version covers 380–780 nm; with a diffuser it also measures spectral irradiance and illuminance.
Mérési elv és rendszerfelépítésMeasurement principle and system architecture
A leképező síkrács a belépő fényt hullámhossz szerint bontja, a hátulról megvilágított detektortömb pedig párhuzamosan rögzíti a spektrumot. A beépített célzó lézer kijelöli a mérőfoltot, a mechanikus zár pedig minden mérésnél támogatja a sötétjel korrekcióját.An imaging flat-field grating disperses the incoming light by wavelength and a back-thinned array records the spectrum in parallel. The internal targeting laser marks the measurement spot, while a mechanical shutter supports dark-signal correction.
Műszaki adatokTechnical data
| Spektrális tartománySpectral range | 380–780 nm |
|---|---|
| LuminanciatartományLuminance range | 0.2–150,000 cd/m², Illuminant A |
| Luminancia pontosságaLuminance accuracy | ±3.5% at 100 cd/m², k=2 |
| Színkoordináta pontosságaChromaticity accuracy | ±0.002 x,y, k=2 |
| Megvilágítástartomány diffúzorralIlluminance range with diffuser | 1–800,000 lx, Illuminant A |
| HullámhosszhibaMaximum wavelength error | ±0.3 nm |
| Optikai sávszélességOptical bandwidth | ≤ 4.0 nm FWHM; HiRes VIS ≤ 2.0 nm |
| Hullámhossz-felbontásWavelength resolution | 1 nm |
| LátószögViewing angle | 1.8° in radiance mode |
| DetektorDetector | back-thinned 2048-pixel CMOS/CCD array |
| Sötétjel-kompenzációDark-signal compensation | mechanical shutter |
| KalibrálásCalibration | NIST traceable; annual recalibration recommended |
| InterfészInterface | USB 3.0, Bluetooth; optional LAN/PoE |
| Méret / tömegDimensions / weight | 186 × 105 × 50 mm / 1000 g |
